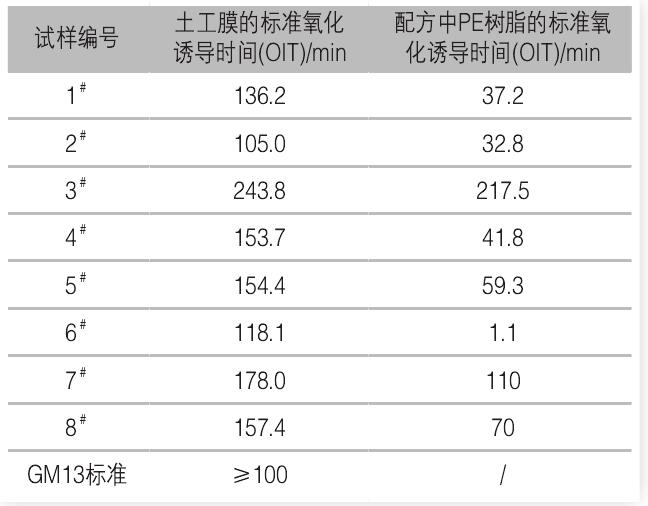

對(duì)不同PE原料的HDPE土工膜進(jìn)行氧化誘導(dǎo)時(shí)間測(cè)試，可以看出，所有的PE配方都能滿足GM13的要求，但各配方的氧化誘導(dǎo)時(shí)間存在差異。這是由于HDPE土工膜組分中PE樹(shù)脂的氧化誘導(dǎo)時(shí)間不同所造成的。
用于生產(chǎn)HDPE土工膜的PE中，3＃和7＃的PE樹(shù)脂的標(biāo)準(zhǔn)氧化誘導(dǎo)時(shí)間分別為217.5min和110min，已經(jīng)滿足GM13的要求，在實(shí)際生產(chǎn)中只需添加不含抗氧劑的色母能保證所生產(chǎn)的土工膜氧化誘導(dǎo)時(shí)間符合GM13的要求；而1＃、2＃、4＃、5＃、6＃和8＃的PE樹(shù)脂本身的氧化誘導(dǎo)時(shí)間比較低，所以需添加含有抗氧劑的色母料（或直接添加抗氧劑），通過(guò)調(diào)整含有抗氧劑色母料（或抗氧劑）的含量，可以生產(chǎn)出滿足GM-13要求的土工膜。
不同牌號(hào)PE的氧化誘導(dǎo)時(shí)間不同，根據(jù)PE原料的氧化誘導(dǎo)時(shí)間，在HDPE土工膜生產(chǎn)過(guò)程中可以通過(guò)調(diào)整含有抗氧劑色母（或抗氧劑）的含量，生產(chǎn)出符合GM13要求的HDPE土工膜。
